INDUSTRIJSKI TIP TOPLOTNE PUMPE
INDUSTRIJSKI TIP TOPLOTNE PUMPE
Tehničke informacije
R290 IndustrIjskI tIp toplotne pumpe
ALDEA je uvijek bila posvećena konceptu zelene zaštite okoliša i aktivno preuzima odgovornost za uštedu energije i zaštitu okoliša.
Sa niskim emisijama ugljika i niskim GWP, R290 je prepoznat kao rashladno sredstvo s najvećim potencijalom u industriji, a njegova primjena doprinosi postizanju ciljeva globalne neutralnosti ugljika.

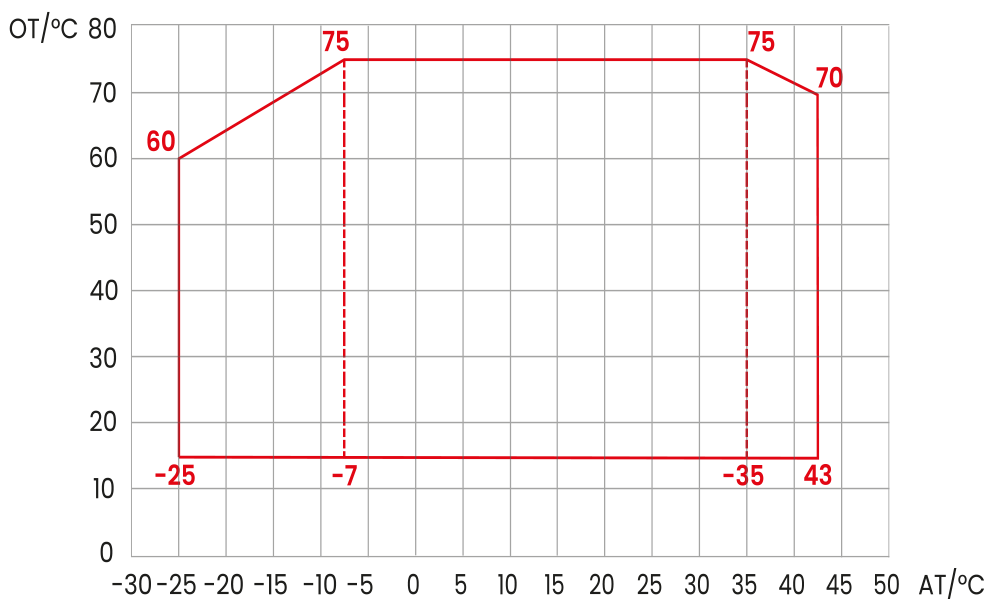

Radni opseg
BigBlue serija sigurno i pouzdano radi tokom cijele godine, savršeno kombinirajući ekološki prirodno rashladno sredstvo R290 i inverter tehnologiju grijanja kako bi osigurala optimalne performanse u rasponu od -25°C do 43°C. Vrijedno je napomenuti da jedinica može učinkovito raditi na -25°C, održavajući visok COP, pouzdanu stabilnost i jak kapacitet grijanja za toplu vodu od 60°C.
Što je još značajnije, maksimalna temperatura izlazne vode može biti do 75°C bez električnog grijanja kako bi se osigurala zaštita od legionele. Sa širokim radnim rasponom, BigBlue se razlikuje od tradicionalnih instalacija. Može se povezati sa solarnim sustavima za grijanje vode, različitim sustavima za grijanje vode na plinske kotlove i električnim sustavima za grijanje vode.
Full DC Inverter TehnologIja
Kako bi zadovoljila zahtjeve tržišta, ALDEA je postigla mnoga dostignuća u osnovnim tehnologijama. Sa potpunom inverter tehnologijom, Aldea toplinske pumpe postaju energetski učinkovitije, što korisnicima štedi troškove energije. Također, kada se toplinska pumpa uključi, struja će početi od 0A i polako rasti do nazivne struje, smanjujući tako utjecaj na glavni električni sustav.
KarakterIstIke upravljanja

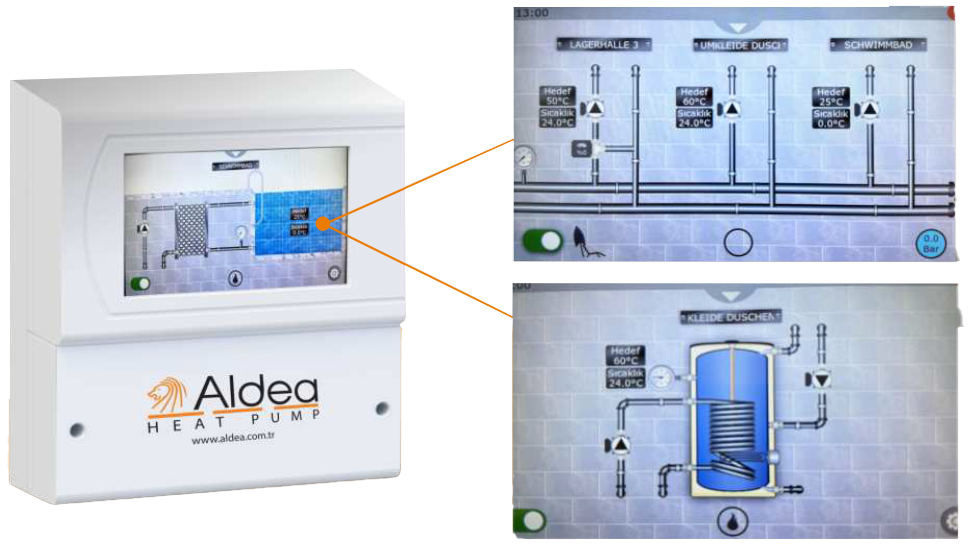

- Jednostavna i razumljiva upotreba sa LCD touch screenom.
- Kaskadna kontrola 128 zidnih ili podnih kotlova.
- Kontrola 32 zone s troputnim motoriziranim ventilima.
- Kaskadna kontrola 64 toplinske pumpe.
- Kontrola solarnog sistema.
- Kontrola hibridnog sistema (toplinska pumpa + kotao/kontrola kotla).
- Mogućnost upravljanja kotlovima na dva različita načina, s PID kontrolom, prema potrebama u krugovima grijanja kotlova.
- Precizna modulaciona kontrola s koracima od 1% prema potrebama u krugovima grijanja kotlova.
- Mogućnost brzog odgovora na sisteme podnih stanica s iznenadnim visokim potrebama kapaciteta (1 sek).
- Mogućnost kreiranja nedjeljnog vremenskog programa sa 6 različitih temperaturnih vrijednosti za svaki dan u sedmici.
- Program zaštite od blokade cirkulacione pumpe (automatsko poništavanje programa ako nema vode u sistemu).
- Mod zaštite od smrzavanja vodovodne vode.
- Mod za sušenje slame.
- Mogućnost pravljenja različitih rasporeda dezinfekcije za više krugova tople vode za domaćinstvo.
- Automatska kontrola sistema dovodne vode prema pritisku u sistemu.
- Kontrola pritiska ekspanzionog rezervoara.
- Kontrola recirkulacije za više sistema spremnika tople vode (topla voda za domaćinstvo).
- Kontrola električnog grijača spremnika tople vode.
- Kontrola stanja aktivne anode.
- Mogućnost kontrole dvosmjernih ventila korištenih u sistemima s jednim kolektorom prema potrebi.
- Mogućnost povezivanja na sistem upravljanja zgradom putem MODBUS protokola.
- Program automatskog upozorenja za održavanje.
- Zaštita od smrzavanja.
- Kontakt informacije za servis.
BIgBlue SerIja - TehnIčke specIfIkacIje
| Model | AID-HTIP050 | AID-HTIP100 |
|---|---|---|
| Proizvodnost (Pdesignh@A-10°C/W35°C, prosječna klima) | 34 | 66 |
| Proizvodnost (Pdesignh@A-10°C/W55°C, prosječna klima) | 32 | 60 |
| SCOP (W35°C, prosječna klima) | 51 | 51 |
| SCOP (W55°C, prosječna klima) | 40 | 39 |
| EPI Nivo (W35°C, prosječna klima) | A+++ | A+++ |
| EPI Nivo (W55°C, prosječna klima) | A+++ | A+++ |
Grijanje prostora | Temperatura okoline: 7°C/5°C, Temperatura vode: 30°C/35°C
| Parametar | AID-HTIP050 | AID-HTIP100 |
|---|---|---|
| Kapacitet grijanja (kW) | 13.62–50.00 | 27.24–100.00 |
| Unos snage (kW) | 2.34–11.68 | 4.68–23.98 |
| Raspon unosa struje (A) | 3.95–19.72 | 7.90–40.48 |
| COP (W/w) | 5.82–4.28 | 5.82–4.17 |
Grijanje prostora | Temperatura okoline: 7°C/5°C, Temperatura vode: 50°C/55°C
| Parametar | AID-HTIP050 | AID-HTIP100 |
|---|---|---|
| Kapacitet grijanja (kW) | 12.26–46.00 | 24.52–92.00 |
| Unos snage (kW) | 2.99–15.43 | 5.98–32.62 |
| Raspon unosa struje (A) | 5.04–26.04 | 10.08–55.06 |
| COP (W/w) | 4.10–2.98 | 4.10–2.82 |
Hlađenje prostora | Temperatura okoline: 35°C, Temperatura vode: 12°C/7°C
| Parametar | AID-HTIP050 | AID-HTIP100 |
|---|---|---|
| Kapacitet hlađenja (kW) | 7.80–35.00 | 15.20–70.00 |
| Unos snage (kW) | 1.76–12.36 | 3.52–27.02 |
| Raspon unosa struje (A) | 2.99–15.43 | 5.94–45.62 |
| EER (W/w) | 4.30–2.83 | 4.30–2.59 |
Grijanje vode | Temperatura okoline: 20°C/15°C, Temperatura vode: 15°C/55°C
| Parametar | AID-HTIP050 | AID-HTIP100 |
|---|---|---|
| Kapacitet grijanja (kW) | 60.00 | 120.00 |
| Unos snage (kW) | 13.04 | 26.25 |
| Raspon unosa struje (A) | 22.02 | 44.33 |
| COP (W/w) | 4.60 | 4.57 |
Ostale tehničke specifikacije
| Specifikacija | AID-HTIP050 | AID-HTIP100 |
|---|---|---|
| Maks. unos snage (kW) | 22.00 | 44.00 |
| Maks. radna struja (A) | 37.20 | 74.70 |
| Maks. temperatura izlazne vode (°C) | 75 | 75 |
| Radna temperatura okoline (°C) | -25 do 43 | -25 do 43 |
| Napajanje | 380–415V/3N–/50Hz | 380–415V/3N–/50Hz |
| Display | 7-inch Colored Touch Screen | 7-inch Colored Touch Screen |
| Tip rashladnog sredstva | R290 | R290 |
| Težina rashladnog sredstva (kg) | 20x2 | 20x4 |
| Nivo zvučnog pritiska na 1m (dB(A)) | 58 | 60 |
| Nivo zvučne snage (dB(A)) | 75 | 77 |
| Protok vode (m³/h) | 8.6 | 17.2 |
| Pad pritiska vode (kPa) | 25 | 28 |
| Spoj za vodovodne cijevi | DN50 | DN65 |
| Smjer izduva zraka | Top | Top |
| Tip ventilatora/motora | Aksijalni/DC | Aksijalni/DC |
| Broj ventilatora (kom) | 1 | 2 |
| IP zaštita | IPX4 | IPX4 |
| Klasa zaštite od električnog udara | 1 | 1 |
| Neto težina (kg) | 450 | 890 |
| Dimenzije (ŠxVxD u mm) | 1095x1315x2435 | 2190x1315x2435 |
| Težina transporta (kg) | 510 | 978 |
| Transportne dimenzije (ŠxVxD u mm) | 1100x1350x2535 | 2200x1350x2535 |
