TOPLOTNE PUMPE
TOPLOTNE PUMPE
Tehničke informacije
R290 Toplotne Pumpe
Skica instalacije za cijelu kuću
BlueWind Serija toplinskih pumpi omogućava interakciju s pomoćnim izvorima topline za grijanje, hlađenje i toplu vodu za kuću. Sa funkcijom Smart Grid kontrole, jedinica može automatski mijenjati stanja kako bi u potpunosti iskoristila neiskorištenu energiju, dodatno štedeći električnu energiju, u skladu sa skladištenjem fotovoltaike i statusom mreže. Dodatno, korisnici mogu pristupiti sobnom termostatu za kontrolu uključivanja glavne jedinice i realizaciju precizne zone kontrole.
Full DC Inverter TehnologIja
BlueWind Serija ima namjensku inženjersku tehnologiju odabira komponenti, što omogućava BlueWind toplinskim pumpama da rade unutar potpuno efikasne kontrolne logike, što rezultira manjim temperaturnim fluktuacijama i stabilnim radnim tokom.
Ciljna temperatura
- Kraće vrijeme grijanja
- - Manje temperaturnih fluktuacija
- Vrijeme rada
- Inverter toplinska pumpa
- - ON / OFF toplinska pumpa
- Temperatura izlazne vode (°C)
- BlueWind Serija inverter toplinska pumpa
- - Tradicionalna ON/OFF toplinska pumpa
Stabilan rad na temperaturi okoline od -25°C i maksimalna temperatura izlazne vode je do 75°C.
BlueWInd SerIja - TehnIčke specIfIkacIje
| Model | AID-YAMB706 | AID-YAMB710 | AID-YAMB718 | AID-YAMB716 | AID-YAMB7170 | AID-YAMB7173 | AID-YAMB7176 | AID-YAMB7178 | AID-YAMB1720 |
|---|---|---|---|---|---|---|---|---|---|
| [Grijanje prostora] Temperatura okoline (GB/Wb) TPC/Pro, Temperatura vode (ulaz/izlaz): 30°C/55°C | |||||||||
| Kapacitet grijanja (kW) | 2.00~6.00 | 3.50~8.81 | 4.50~12.74 | 6.00~16.00 | 3.50~8.81 | 4.50~12.74 | 6.00~16.00 | 6.30~18.00 | 6.70~20.36 |
| Unos snage (kW) | 0.30~1.31 | 0.58~1.89 | 0.75~2.82 | 1.00~3.49 | 0.58~1.89 | 0.75~2.82 | 1.00~3.49 | 1.05~3.92 | 1.12~4.62 |
| COP | 6.00~4.58 | 6.00~4.65 | 6.00~4.52 | 6.00~4.59 | 6.00~4.65 | 6.00~4.52 | 6.00~4.59 | 6.00~4.59 | 5.98~4.40 |
| [Grijanje prostora] Temperatura okoline (GB/Wb): TPC/Pro, Temperatura vode (ulaz/izlaz): 50°C/55°C | |||||||||
| Kapacitet grijanja (kW) | 1.80~5.40 | 3.15~7.98 | 3.90~11.25 | 5.40~14.4 | 3.15~7.98 | 3.90~11.25 | 5.40~14.4 | 5.70~16.20 | 5.80~18.48 |
| Unos snage (kW) | 0.39~1.74 | 0.68~2.55 | 0.85~3.66 | 1.17~4.97 | 0.68~2.55 | 0.85~3.66 | 1.17~4.97 | 1.24~5.58 | 1.26~6.29 |
| COP | 4.63~3.10 | 4.63~3.13 | 4.59~3.07 | 4.61~2.00 | 4.63~3.13 | 4.59~3.07 | 4.61~2.00 | 4.60~2.00 | 4.60~2.94 |
| [Hlađenje prostora] Temperatura okoline (GB/Wb): 35°C / -, Temperatura vode (ulaz/izlaz): 13°C/Pro | |||||||||
| Kapacitet hlađenja (kW) | 1.20~4.00 | 1.53~5.96 | 2.93~8.87 | 3.50~13.00 | 1.53~5.96 | 2.93~8.87 | 3.50~13.00 | 4.00~13.50 | 4.40~14.40 |
| Unos snage (kW) | 0.26~1.38 | 0.33~2.11 | 0.63~3.28 | 0.76~4.33 | 0.33~2.11 | 0.63~3.28 | 0.76~4.33 | 0.86~4.50 | 0.95~4.69 |
| EER | 4.62~2.90 | 4.64~2.82 | 4.65~2.72 | 4.60~3.00 | 4.64~2.82 | 4.65~2.72 | 4.60~3.00 | 4.63~3.00 | 4.63~3.08 |
| [Topla voda] Temperatura okoline (GB/Wb): 30°C/55°C, Temperatura vode od HPC do 55°C | |||||||||
| Kapacitet grijanja (kW) | 6.6 | 9.33 | 13.9 | 17.2 | 9.33 | 13.9 | 17.2 | 19.8 | 22.69 |
| Unos snage (kW) | 1.52 | 2.14 | 3.28 | 4.00 | 2.14 | 3.28 | 4.00 | 4.60 | 5.19 |
| Raspon unosa struje tople vode (A) | 6.66 | 9.8 | 14.36 | 17.75 | 3.5 | 5.36 | 6.53 | 7.51 | 7.95 |
| COP | 4.35 | 4.35 | 4.24 | 4.3 | 4.35 | 4.24 | 4.3 | 4.3 | 4.37 |
| Maks. unos snage (kW) | 2.8 | 4 | 5 | 6 | 4 | 5 | 6 | 6.5 | 6.8 |
| Maks. radna struja (A) | 14.3 | 18.3 | 22.9 | 29 | 71 | 8.7 | 10.8 | 11.3 | 11.6 |
| Maks. temperatura izlazne vode (°C) | 75 | 75 | |||||||
| Radni opseg (°C) | -25~43 | -25~43 | |||||||
| Napajanje | 220~240V~/50Hz | 380~415V/3N~/50Hz | |||||||
| Protok vode (m³/h) | 1.03 | 1.5 | 2.19 | 2.75 | 1.5 | 2.19 | 2.75 | 3.10 | 3.44 |
| Brend kompresora | HIGHLY | HIGHLY | |||||||
| Cirkulaciona pumpa | Ugrađena | Ugrađena | |||||||
| Ekspanzioni rezervoar (L) | 2 | 5 | 2 | 5 | |||||
| CO2 ekvivalent (Ton) | 0.0015 | 0.0023 | 0.0029 | 0.0049 | 0.0023 | 0.0029 | 0.0049 | 0.0049 | 0.0049 |
| EPI Nivo (35°C) | A+++ | A+++ | |||||||
| EPI Nivo (55°C) | A++ | A++ | |||||||
| Tip rashladnog sredstva | R230 | R230 | |||||||
| Nivo zvučnog pritiska dB(A) na 1m | 42 | 49 | 55 | 54 | 43 | 48 | 54 | 54 | 56 |
| Spoj za vodovodne cijevi (inch) | GI I/4" | GI I/4" | |||||||
| Klasa vodootpornosti | IPX4 | IPX4 | |||||||
| Zaštita od električnog udara | 1 | 1 | |||||||
| Neto dimenzije (D׊×V) (mm) | 1180×440×270 | 1263×440×875 | 1263×440×1375 | 1263×440×875 | 1263×440×1375 | ||||
Napomena: Gornji podaci su samo za referencu. Specifikacije proizvoda podložne su stvarnom proizvodu.
UčInkovIta InstalacIja I fleksIbIlna povezIvost
BlueWind Master Serija manobloc toplinska pumpa integrira kontrolni sistem i hidraulički modul u jednu unutrašnju kutiju, pojednostavljujući cjevovode kako bi se povećala efikasnost instalacije. Takav dizajn će ponuditi fleksibilnu povezivost za renoviranje starih kuća s originalnim vodovodnim cijevima ili novih stanova.
KontrolnI modul
Centralizirana kontrola za domaći klimatski sistem i sistem tople vode
Napredni algoritmi za statistiku energije
7-inčni korisnički interfejs kontrolera
Integrirana WiFi daljinska kontrola
Pogodno za standardne i hibridne sisteme
| Model: NE-F | CMIO |
|---|---|
| Napajanje | 220-240V/50HZ |
| Neto dimenzije (D׊×V) (mm) | 390×100×420 |
| Klasa vodootpornosti | IPXI |
| Zaštita od električnog udara | I |
Napomena: Gornji podaci su samo za referencu. Specifikacije proizvoda podložne su stvarnom proizvodu.

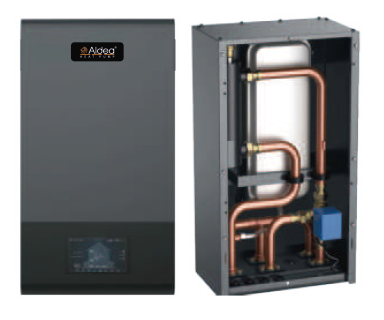

Hidraulička stanica
Centralizirana kontrola za domaći klimatski sistem i sistem tople vode
Hidrauličke komponente integrirane, uključujući 8L ekspanzioni rezervoar za vodu
Integrirane sa svim funkcijama Kontrolnog modula CMIO
3-smjerni ventil za grijanje prostora, hlađenje i toplu vodu za domaćinstvo
Modulacioni električni pomoćni grijač sa do 9 kW
| Model: NE-F | HSIO-IP | HSIO |
|---|---|---|
| Napajanje | 220-240V/50HZ | 380-415V 3N-/50HZ |
| Maks. snaga grijanja (KW) | 3 | 9 |
| Maks. struja grijanja (A) | 13.8 | 14.5 |
| Maks. temperatura izlazne vode (°C) | 75 | 75 |
| Spoj za ulaz/izlaz vode (inch) | G1-1/4" | G1-1/4" |
| Zvučni pritisak dB(A) na 1m | 30 | 30 |
| Neto dimenzije (D׊×V) (mm) | 418×310×750 | 418×310×750 |
| Klasa vodootpornosti | IPXI | IPXI |
| Zaštita od električnog udara | I | I |
Napomena: Gornji podaci su samo za referencu. Specifikacije proizvoda podložne su stvarnom proizvodu.

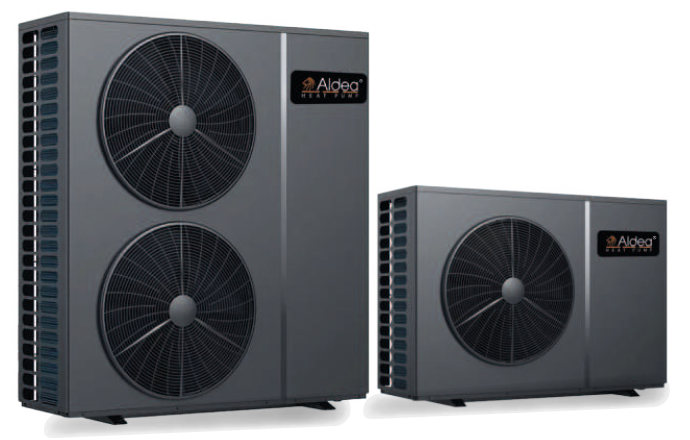

BlueWInd Master SerIja
| Model | ALD-YAMBII6 | ALD-YAMBII0 | ALD-YAMBII3 | ALD-YAMBII5 | ALD-YAMBII6 |
|---|---|---|---|---|---|
| [Grijanje prostora] (W35C/W55'C) | |||||
| Ekvivalentna maksimalna proizvodnja topline (kw) | 6 | 9 | 13 | 13 | 16 |
| Prated (Pdesignh, Prosječna klima) (kW) | 4.8/4.9 | 7.1/7.1 | 10.0/9.7 | 10.0/9.9 | 12.9/12.6 |
| TB (Prosječna klima) (%) | 200/144 | 198/146 | 203/149 | 199/149 | 200/145 |
| SCOP (EN14525 Prosječna klima) (W/W) | 5.08/3.66 | 5.05/3.73 | 5.14/3.79 | 5.05/3.80 | 5.07/3.69 |
| EPI Nivo (EN14825 Prosječna klima) | A+++/A++ | ||||
| Izlaz topline (EN14511-2) (kW) | 4.2/4.1 | 5.9/5.9 | 7.9/7.9 | 7.8/7.9 | 10.1/10.1 |
| COP (EN14511-2) (W/W) | 5.1/3.2 | 4.9/3.2 | 5.0/3.1 | 5.0/3.1 | 5.1/3.2 |
| Nivo zvučne snage (EN12021-1)(dB(A)) | 47/46 | 54/54 | 54/52 | 55/55 | 53/54 |
| Nivo zvučnog pritiska na 1m(dB(A)) | 32/31 | 38/38 | 38/37 | 40/39 | 38/39 |
| [Hlađenje prostora] Temperatura okoline (Del/WB), 35°C / °C; Temperatura vode (Intel/Cu-tleb); DC/DC | |||||
| Kapacitet hlađenja (kw) | 1.47~4.91 | 2.33~6.96 | 3.27~9.13 | 3.27~9.13 | 4.32~1.18 |
| Unos snage (kw) | 0.34~1.60 | 0.54~2.23 | 0.75~2.99 | 0.75~2.99 | 0.98~3.78 |
| Raspon unosa struje za hlađenje (A) | 1.49~7.03 | 2.37~9.79 | 3.41~12.95 | 1.23~4.55 | 1.61~5.81 |
| ERE (w/w) | 4.32~3.07 | 4.31~3.12 | 4.34~3.06 | 4.34~3.06 | 4.36~3.12 |
| [Topla voda] Temperatura okoline (Del/WB), 20°C/15°C; Temperatura vode od 15°C do 35°C | |||||
| Kapacitet grijanja (kw) | 6.81 | 9.33 | 13.45 | 13.45 | 16.60 |
| Unos snage (kw) | 1.52 | 2.14 | 3.11 | 3.11 | 3.82 |
| Raspon unosa struje tople vode (A) | 6.67 | 9.40 | 13.65 | 4.83 | 5.93 |
| COP | 4.35 | 4.35 | 4.32 | 4.32 | 4.35 |
| Maks. unos snage (kw) | 2.8 | 4.5 | 5.4 | 5.4 | 5.8 |
| Maks. radna struja (A) | 14.3 | 19.8 | 23.5 | 8.25 | 8.9 |
| Maks. temperatura izlazne vode (°C) | 75 | ||||
| Radni opseg (°C) | ~25~43 | ||||
| Napajanje | 220~240V~/50Hz | 380~415V/3N~/50Hz | |||
| Nazivni protok vode (mr/h) | 1.03 | 1.55 | 2.20 | 2.20 | 2.75 |
| Brend kompresora | MITSUBISHI/Rotary | ||||
| Cirkulaciona pumpa | Who/ DC | ||||
| Izmjenjivač topline na strani vode | Ploča | ||||
| Izmenjivač topline na strani zraka | Rebrasta cijev | ||||
| Ventilator/Motor | Aksijalni/DC | ||||
| Display | 7-inch / IPS 1024*600 | ||||
| Daljinska kontrola | WIFI / APP / IOT | ||||
| Tip rashladnog sredstva | R290 | ||||
| Spoj za vodovodne cijevi (inch) | G1 I/4* | ||||
| Klasa zaštite | IPX4 | ||||
| Zaštita od električnog udara | 1 | ||||
| Neto težina (kg) | 130 | 155 | 2.20 | 2.20 | 2.75 |
| Neto dimenzije (D׊×V) (mm) | 1102*557*1021 | 1377*557*1021 | |||
Napomene:
1. Gornji podaci su samo za referencu. Specifikacije proizvoda podložne su stvarnom proizvodu.
2. Ekvivalentna maksimalna proizvodnja topline je samo za referencu, i stvarni rad neće raditi na maksimalnoj proizvodnji topline na temperaturama okoline iznad 0 °C.
